M84-2400-K-ATEX
M84-2400-K-ATEX
M84-2400-K-ATEX
Chicago Pneumatic2051479154

M84-2400-K-ATEX

  • 6,3 NmCuplu la putere maximă
  • 800 WPutere
  • 16 l/sConsum de aer la sarcină
  • 1,2 kgGreutate

9.949 lei

8.222,31 lei fără TVA · prețul afișat include TVA 21%

Livrare în 1–5 zile lucrătoare

Ai nevoie de mai multe bucăți? Cere ofertă pentru firmă →

SKU: 2051479154 Categorii: ,
  • Livrare gratuită peste 1.000 lei
  • Factură cu TVA, livrare în toată țara
  • Consultanță tehnică la telefon

Documentație tehnică

Marcă
Chicago Pneumatic
Cod produs
2051479154
Greutate
1,2 kg
Tipul de material principal
Oţel
Interval maxim de viteză liberă
2400 rpm
Ax de ieșire
16 mm
Unitate de rotație
În sensul acelor de ceasornic
Sistem de pornire
Nici unul
Tip ax
Arbore cu cheie
Cuplu la putere maximă
6,3 Nm
Cuplul minim de pornire
10 Nm
Cuplul de blocare
12,6 Nm
Presiune maximă dinamică de lucru a aerului
6,3 bari
Consum de aer la sarcină
16 l/s
Filet admisie aer
3/8"
Putere
800 W

Datele tehnice sunt cele din documentația producătorului. Dacă ai nevoie de o valoare care nu apare aici, sună-ne și o verificăm.

Prima pagină: Vedere explodată și lista de piese M84-2400-K-ATEX

Vedere explodată și lista de piese

Desenul cu pozițiile și codurile pieselor de schimb.

PDF · 34 pagini · 1,4 MB

DescarcăDeschide

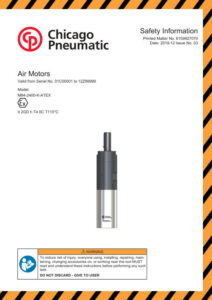

Prima pagină: Instrucțiuni de siguranță M84-2400-K-ATEX

Instrucțiuni de siguranță

Reguli de utilizare sigură, de la producător.

PDF · 128 pagini · 3,3 MB

DescarcăDeschide
Prima pagină: Declarație de conformitate CE M84-2400-K-ATEX

Declarație de conformitate CE

Conformitatea cu directivele Uniunii Europene.

PDF · 3 pagini · 294 KB

DescarcăDeschide
Lista de piese din desen97 coduri
Poz.Cod piesăDenumireBuc.Comandă
12050536563Piesă frontalăFront Part1Vezi piesa
32050535893Rulment cu bileBall Bearing1Vezi piesa
52050535973Rulment cu bileBall Bearing1Vezi piesa
82050536253AntrenorDriver1Vezi piesa
102050540413Coroană dințatăGear Rim1Vezi piesa
112050538273ȘaibăWasher1Vezi piesa
72050537383Ax planetar completPlanet Shaft, Compl. Ø16mm1Vezi piesa
82050536853Roată dințatăGear Wheel3Vezi piesa
9251673Suport aceNeedle Bearing3Vezi piesa
102050536843Roată dințatăGear Wheel1Vezi piesa
122050540413Coroană dințatăGear Rim1Vezi piesa
132050538273ȘaibăWasher1Vezi piesa
22050540363Inel de etanșareSealing Ring1Vezi piesa
42050511523Inel de siguranțăCirclip2Cere preț
62050536963PanăKey1Cere preț
96157851060Rulment cu aceNeedle Bearing3Cere preț
102050510583Inel de blocareLock Ring1Cere preț
112050540413Coroană dințatăGear Rim1Vezi piesa
122050538273ȘaibăWasher1Vezi piesa
132050536133Arc discCup Spring1Cere preț
142050537353Garnitură O-ringO-Ring1Cere preț
62050535973Rulment cu bileBall Bearing1Vezi piesa
82050540413Coroană dințatăGear Rim1Vezi piesa
102050537413Ax planetar completPlanet Shaft, Compl.1Vezi piesa
112050536853Roată dințatăGear Wheel3Vezi piesa
12251673Suport aceNeedle Bearing3Vezi piesa
132050536843Roată dințatăGear Wheel1Vezi piesa
142050538273ȘaibăWasher1Vezi piesa
126157851060Rulment cu aceNeedle Bearing3Cere preț
12050536573Piesă frontalăFront Part1Vezi piesa
32050537283PiulițăNut1Vezi piesa
42050535943Rulment cu bileBall Bearing1Vezi piesa
76157581430Rulment cu bileBall Bearing1Cere preț
86155840170BucșăBushing1Cere preț
102050540443Coroană dințatăGear Rim1Vezi piesa
132050537703Roată planetară completăPlanet Gear, Compl.1Vezi piesa
142050535973Rulment cu bileBall Bearing1Vezi piesa
162050540413Coroană dințatăGear Rim1Vezi piesa
182050537413Ax planetar completPlanet Shaft, Compl.1Vezi piesa
192050536853Roată dințatăGear Wheel3Vezi piesa
20251673Suport aceNeedle Bearing3Vezi piesa
212050536843Roată dințatăGear Wheel1Vezi piesa
222050538273ȘaibăWasher1Vezi piesa
62050537443Roată planetară completăPlanet Gear, Compl. Ø19mm1Vezi piesa
162050540423Coroană dințatăGear Rim1Vezi piesa
206157851060Rulment cu aceNeedle Bearing3Cere preț
212050538273ȘaibăWasher1Vezi piesa
12050536093Inel de siguranțăCirclip1Vezi piesa
22050536113CapacCover1Vezi piesa
52050535933Rulment cu bileBall Bearing1Vezi piesa
72050537713Roată planetară completăPlanet Gear, Compl. Ø19mm1Vezi piesa
82050535923Rulment cu bileBall Bearing1Vezi piesa
92050536733Coroană dințată completăGear Rim, Compl1Vezi piesa
2050537693Roată planetară completăPlanet Gear, Compl.1Vezi piesa
6157581430Rulment cu bileBall Bearing1Cere preț
6155840170BucșăBushing1Cere preț
2050536723Coroană dințată completăGear Rim, Compl1Vezi piesa
2050537293PiulițăNut1Vezi piesa
2050537703Roată planetară completăPlanet Gear, Compl.1Vezi piesa
2050535973Rulment cu bileBall Bearing1Vezi piesa
2050540423Coroană dințatăGear Rim1Vezi piesa
2050537413Ax planetar completPlanet Shaft, Compl.1Vezi piesa
2050536853Roată dințatăGear Wheel3Vezi piesa
251673Suport aceNeedle Bearing3Vezi piesa
2050536843Roată dințatăGear Wheel1Vezi piesa
2050538273ȘaibăWasher1Vezi piesa
2050537423Ax planetar completPlanet Shaft, Compl.1Vezi piesa
2050536873Roată dințatăGear Wheel3Vezi piesa
6157851060Rulment cu aceNeedle Bearing3Cere preț
12050558913Piuliță frontală 1-5/8" (M84 viteză mare)Front Part1Vezi piesa
62050559103Ax satelit complet (21000RPM) 1/2"-20UNFPlanet Shaft, Compl.1Vezi piesa
72050536253AntrenorDriver1Vezi piesa
92050540413Coroană dințatăGear Rim1Vezi piesa
102050538273ȘaibăWasher1Vezi piesa
62050553103Ax M84 4200RPM 1/2"-20 UNFPlanet Shaft, Compl.1Vezi piesa
86157851060Rulment cu aceNeedle Bearing3Cere preț
12050537213Motor completM84-2400-K ATEX, M84-1400-K ATEX, M84-900-K ATEX,1Vezi piesa
32050536353Placă de capăt completEnd Plate1Vezi piesa
58940177176Set palete (5 buc.)Rotor Blade5Vezi piesa
62050537933RotorATEX, M84-2400-K ATEX, M84-1400-K ATEX, M84-900-K1Vezi piesa
62050537923Rotor(M84-540-K ATEX, M84-300-K ATEX, M84-200-K ATEX &1Vezi piesa
72050536193CilindruCylinder1Vezi piesa
82050540433Placă de capătEnd Plate1Vezi piesa
112050538113Amortizor de zgomotSilencer1Vezi piesa
122050537023Carcasă motorMotor Casing1Vezi piesa
-2050538423DornMandrel1Vezi piesa
-459603DornMandrel1Vezi piesa
12050537223Motor completATEX, MR84-1100-K ATEX, MR84-700-K ATEX, MR84-230-K1Vezi piesa
12050537203Motor complet(MR84-1900-K ATEX, MR84-420-K ATEX & MR84-90-K1Vezi piesa
72050536203CilindruCylinder1Vezi piesa
2050538423DornMandrel1Vezi piesa
459603DornMotor, Mandrel Compl.1Vezi piesa
12050536503Picior de montaj M84 / MR84 KATEX, M84-4000-T ATEX, M84-2400-T ATEX, MR8401-1Vezi piesa
12050536483Picior de montaj M/MR84, turație joasă / M180Mounting Foot1Vezi piesa
12050536413Flanșă de montaj cu găuri M/MR84, turație mareM84-4000-T ATEX, M84-2400-T ATEX, MR8401-15800-K1Vezi piesa
12050538333Set de revizie seria M84M84-2400-K ATEX, M84-1400-K ATEX, M84-900-K ATEX,1Vezi piesa
16156870830Set piese mici M84ATEX, M84-4000-T ATEX, M84-2400-T ATEX, MR8401-1Vezi piesa

Ai nevoie de o piesă din desen? Trimite-ne numărul poziției sau codul din listă și îți spunem prețul și termenul. Cere oferta pentru piesă sau sună la 0761 166 344.

Descriere

Design cu frecare redusă a paletelor pentru robustețe. Susține încărcarea cuplului de blocare pe termen nelimitat. Sistem planetar scurt și compact pentru soluții versatile Eficiență de lungă durată cu design cu consum redus de aer Cuplu de pornire puternic pentru mobilitate în timpul funcționării
Motor de aer cu palete compact, rezistent, ușor de instalat și utilizat în diverse aplicații, inclusiv ATEX. Motoarele pneumatice standard din seria M84-K au design compact, greutate redusă, au arbore de ieșire cu cheie și sunt disponibile pentru o varietate de cerințe de viteză și cuplu. Sunt potrivite pentru construirea folosind mașini portabile sau orice echipament industrial. Gama oferă versiuni ireversibile care oferă o putere maximă de 840 W (1,13 CP), cu un cuplu variind de la 0,74 la 299 Nm (0,55 la 221 ft.lbs) și o viteză de la 45 la 20.000 rpm. O gamă largă de accesorii este disponibilă pentru asamblare personalizată.

  • Greutate: 1,2 kg
  • Tipul de material principal: Oţel
  • Interval maxim de viteză liberă: 2400 rpm
  • Dimensiunea axului de ieșire: 16 mm
  • Fără lubrifiere a motorului: Nu
  • Unitate de rotație: În sensul acelor de ceasornic
  • Sistemul de pornire: Nici unul
  • Spate Cap Coaxial: Nu
  • Tip ax: Arbore cu cheie
  • Piuliță față filetată: Nu
  • Cuplu la putere maximă: 6,3 Nm
  • Cuplul minim de pornire: 10 Nm
  • Cuplul de blocare: 12,6 Nm
  • Presiune maximă dinamică de lucru a aerului: 6,3 bari
  • Consumul de aer la sarcină: 16 l/s
  • Tip filet admisie aer: BSP
  • Putere maximă a fluxului de aer: 34 cfm
  • Putere maximă de ieșire: 0,8 kW
  • Tipul de material principal2: Oţel
  • ATEX: da
  • Index de protecție (cod IP): IP66
  • Țara de origine: HU
  • Termen: livrare în 1–5 zile lucrătoare, oriunde în țară, prin curier.
  • Transport: 24,90 lei prin curier, gratuit peste 1.000 lei.
  • Plată: ramburs la curier sau ordin de plată (transfer bancar), pentru firme și persoane fizice.
  • Retur: 14 zile pentru clienții persoane fizice, conform OUG 34/2014.
