M25-3550-TL-ATEX
M25-3550-TL-ATEX
M25-3550-TL-ATEX
Chicago Pneumatic2051478314

M25-3550-TL-ATEX

  • 1,6 NmCuplu la putere maximă
  • 300 WPutere
  • 5,3 l/sConsum de aer la sarcină
  • 0,55 kgGreutate

5.796 lei

4.790,08 lei fără TVA · prețul afișat include TVA 21%

Livrare în 1–5 zile lucrătoare

Ai nevoie de mai multe bucăți? Cere ofertă pentru firmă →

SKU: 2051478314 Categorii: ,
  • Livrare gratuită peste 1.000 lei
  • Factură cu TVA, livrare în toată țara
  • Consultanță tehnică la telefon

Documentație tehnică

Marcă
Chicago Pneumatic
Cod produs
2051478314
Greutate
0,55 kg
Tipul de material principal
Oţel
Interval maxim de viteză liberă
3550 rpm
Unitate de rotație
În sensul acelor de ceasornic
Sistem de pornire
Nici unul
Tip ax
Arbore filetat
Cuplu la putere maximă
1,6 Nm
Cuplul minim de pornire
3,1 Nm
Cuplul de blocare
3,2 Nm
Presiune maximă dinamică de lucru a aerului
6,3 bari
Consum de aer la sarcină
5,3 l/s
Filet admisie aer
1/8"
Putere
300 W

Datele tehnice sunt cele din documentația producătorului. Dacă ai nevoie de o valoare care nu apare aici, sună-ne și o verificăm.

Prima pagină: Vedere explodată și lista de piese M25-3550-TL-ATEX

Vedere explodată și lista de piese

Desenul cu pozițiile și codurile pieselor de schimb.

PDF · 44 pagini · 2,1 MB

DescarcăDeschide

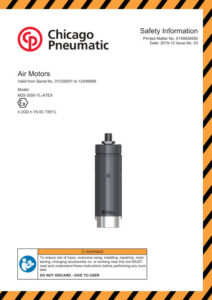

Prima pagină: Instrucțiuni de siguranță M25-3550-TL-ATEX

Instrucțiuni de siguranță

Reguli de utilizare sigură, de la producător.

PDF · 128 pagini · 4,6 MB

DescarcăDeschide
Prima pagină: Declarație de conformitate CE M25-3550-TL-ATEX

Declarație de conformitate CE

Conformitatea cu directivele Uniunii Europene.

PDF · 3 pagini · 294 KB

DescarcăDeschide
Lista de piese din desen64 coduri
Poz.Cod piesăDenumireBuc.Comandă
12050557783Piesă frontalăFront Part1Vezi piesa
32050535963Rulment cu bileBall Bearing2Vezi piesa
52050537563Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
62050536653Coroană dințatăGear Rim1Vezi piesa
-2050538473Cheie cu came frontalăFace Spanner1Vezi piesa
52050537573Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
72050536783Roată dințatăGear Wheel1Vezi piesa
62050536663Coroană dințatăGear Rim1Vezi piesa
82050537533Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
92050536653Coroană dințatăGear Rim1Vezi piesa
102050536783Roată dințatăGear Wheel1Vezi piesa
22050536543Piuliță frontalăFront Part1Vezi piesa
42050535963Rulment cu bileBall Bearing6Vezi piesa
62050537573Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
72050536663Coroană dințatăGear Rim2Vezi piesa
92050537533Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
102050537643Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
112050536653Coroană dințatăGear Rim1Vezi piesa
12050538133DistanțierSpacer1Vezi piesa
22050557783Piesă frontalăFront Part1Vezi piesa
42050538193ȘaibăWasher1Vezi piesa
52050535963Rulment cu bileBall Bearing2Vezi piesa
62050540373Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
72050536653Coroană dințatăGear Rim1Vezi piesa
62050537543Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
82050536783Roată dințatăGear Wheel1Vezi piesa
102050536653Coroană dințatăGear Rim1Vezi piesa
112050536783Roată dințatăGear Wheel1Vezi piesa
12050536543Piuliță frontalăFront Part1Vezi piesa
62050537563Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
12050540463Piesă frontalăFront Part1Vezi piesa
52050537773Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
52050537783Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
22050538063Seal Ring Ksl2Cere preț
42050536923PanăKey1Cere preț
62050536683Coroană dințatăGear Rim1Vezi piesa
7450083Inel de siguranțăCirclip1Cere preț
12050536043CarcasăCasing1Vezi piesa
22050537083Motor completMotor, Compl.1Vezi piesa
52050536273Placă de capătEnd Plate1Vezi piesa
72050537873RotorRotor1Vezi piesa
82050536163CilindruCylinder1Vezi piesa
102050536283Placă de capătEnd Plate1Vezi piesa
122050535793Capac spateBack Head1Vezi piesa
-451163DornMandrel1Vezi piesa
-454043DornMandrel1Vezi piesa
-2050538463CheieWrench1Vezi piesa
22050537093Motor completMotor, Compl.1Vezi piesa
72050537883RotorRotor1Vezi piesa
22050537233Motor completMotor, Compl.1Vezi piesa
82050536173CilindruCylinder1Vezi piesa
122050535783Capac spateBack Head1Vezi piesa
22050537103Motor completMotor, Compl.1Vezi piesa
12050536063CarcasăCasing1Vezi piesa
122050535853Capac spateBack Head1Vezi piesa
122050535833Capac spateBack Head1Vezi piesa
12050550233Cap de control completATEX, M25-1040-KL ATEX, M25-770-KL ATEX, M25-480-KL1Vezi piesa
1441653Adaptor flanșăATEX, M25-1040-KL ATEX, M25-770-KL ATEX, M25-480-KL1Vezi piesa
1286423Flanșă de montajATEX, M25-1040-KL ATEX, M25-770-KL ATEX, M25-480-KL1Vezi piesa
12050540623Flanșă de montaj cu găuri M25ATEX, M25-1040-KL ATEX, M25-770-KL ATEX, M25-480-KL1Vezi piesa
12050536443Flanșă de montaj M25 / MR25 KSLM25 / MR25 KSL (M25-19500-KSL ATEX, M25-4700-KSL1Vezi piesa
32050537943ȘurubScrew1Vezi piesa
32050537963ȘurubScrew1Vezi piesa
12050538313Set de revizie seria M25MR25-13100-KL ATEX, MR25-2850-KL ATEX, MR25-2100-1Vezi piesa

Ai nevoie de o piesă din desen? Trimite-ne numărul poziției sau codul din listă și îți spunem prețul și termenul. Cere oferta pentru piesă sau sună la 0761 166 344.

Descriere

Design fără frecare și fără lubrifiere a paletelor pentru robustețe. Susține încărcarea cuplului de blocare pe termen nelimitat. Sistem planetar scurt și compact pentru soluții versatile Eficiență de lungă durată cu design cu consum redus de aer Cuplu de pornire puternic pentru mobilitate în timpul funcționării
Motor de aer cu palete rezistent, compact și fără lubrifiere, ușor de instalat și utilizat în diverse aplicații, inclusiv ATEX. Motoarele pneumatice standard din seria M25-TL au design compact, greutate redusă, fără lubrifiere, au arbore de ieșire filetat și sunt disponibile pentru o varietate de cerințe de viteză și cuplu. Sunt potrivite pentru construirea folosind mașini portabile sau orice echipament industrial. Gama oferă versiuni ireversibile care oferă o putere maximă de 250 W (0,36 CP), cu un cuplu variind de la 0,27 la 11,8 Nm (0,2 la 8,7 ft.lbs) și o viteză de la 480 la 21.500 rpm. O gamă largă de accesorii este disponibilă pentru asamblare personalizată.

  • Greutate: 0,55 kg
  • Tipul de material principal: Oţel
  • Interval maxim de viteză liberă: 3550 rpm
  • Fără lubrifiere a motorului: da
  • Unitate de rotație: În sensul acelor de ceasornic
  • Sistemul de pornire: Nici unul
  • Spate Cap Coaxial: Nu
  • Tip ax: Arbore filetat
  • Piuliță față filetată: da
  • Cuplu la putere maximă: 1,6 Nm
  • Cuplul minim de pornire: 3,1 Nm
  • Cuplul de blocare: 3,2 Nm
  • Presiune maximă dinamică de lucru a aerului: 6,3 bari
  • Consumul de aer la sarcină: 5,3 l/s
  • Tip filet admisie aer: BSP
  • Putere maximă a fluxului de aer: 11 cfm
  • Putere maximă de ieșire: 0,3 kW
  • Tipul de material principal2: Oţel
  • ATEX: da
  • Index de protecție (cod IP): IP66
  • Țara de origine: HU
  • Termen: livrare în 1–5 zile lucrătoare, oriunde în țară, prin curier.
  • Transport: 24,90 lei prin curier, gratuit peste 1.000 lei.
  • Plată: ramburs la curier sau ordin de plată (transfer bancar), pentru firme și persoane fizice.
  • Retur: 14 zile pentru clienții persoane fizice, conform OUG 34/2014.
