MR16-490-KL-ATEX
MR16-490-KL-ATEX
Chicago Pneumatic2051479014

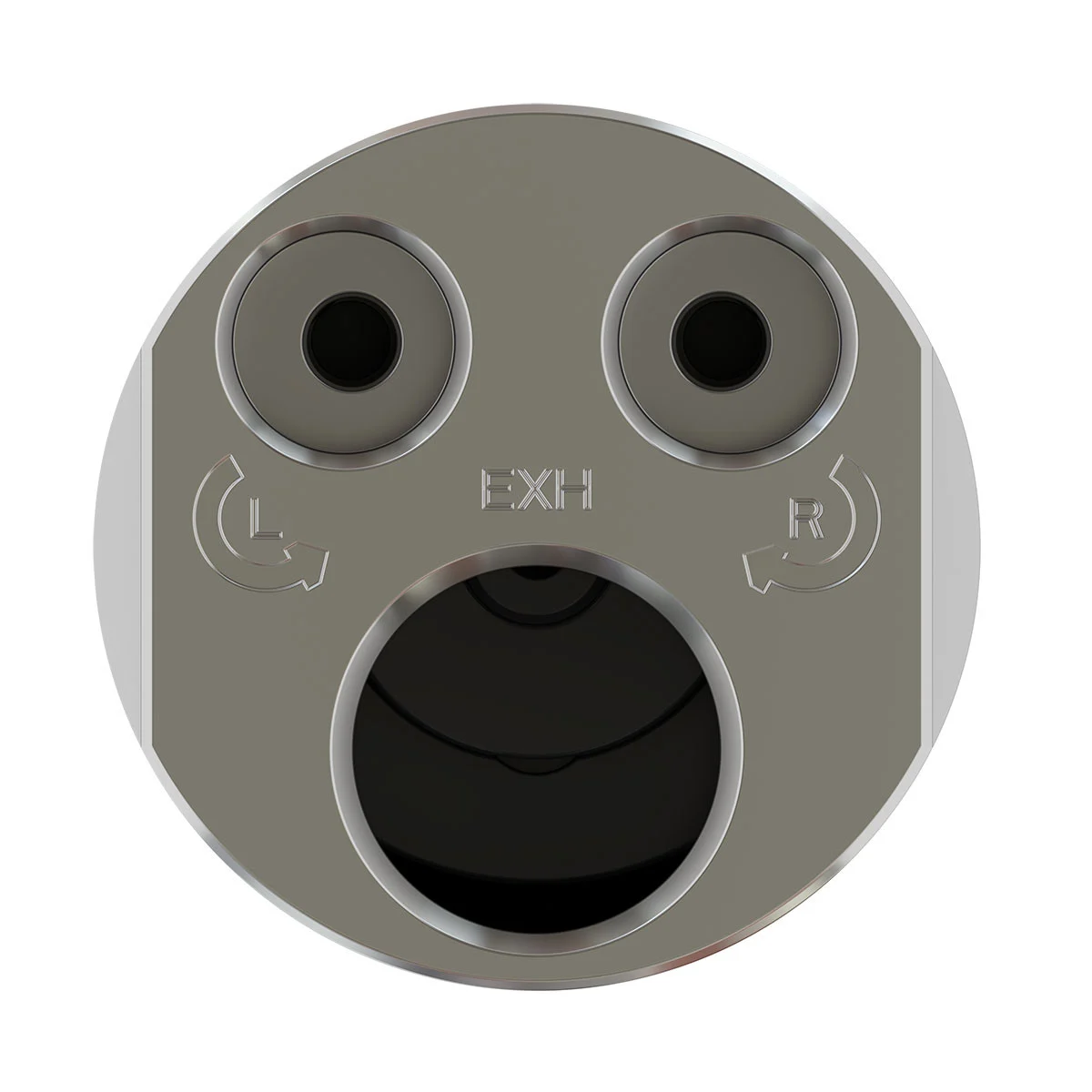

Motor pneumatic ATEX MR16-490-KL-ATEX

  • 4,3 NmCuplu la putere maximă
  • 100 WPutere
  • 3,6 l/sConsum de aer la sarcină
  • 0,4 kgGreutate

7.685 lei

6.351,24 lei fără TVA · prețul afișat include TVA 21%

Livrare în 1–5 zile lucrătoare

Ai nevoie de mai multe bucăți? Cere ofertă pentru firmă →

SKU: 2051479014 Categorii: ,
  • Livrare gratuită peste 1.000 lei
  • Factură cu TVA, livrare în toată țara
  • Consultanță tehnică la telefon

Documentație tehnică

Marcă
Chicago Pneumatic
Cod produs
2051479014
Greutate
0,4 kg
Tipul de material principal
Oţel
Interval maxim de viteză liberă
490 rpm
Ax de ieșire
6 mm
Unitate de rotație
Reversibil
Sistem de pornire
Nici unul
Tip ax
Arbore cu cheie
Cuplu la putere maximă
4,3 Nm
Cuplul minim de pornire
6,9 Nm
Cuplul de blocare
8,6 Nm
Presiune maximă dinamică de lucru a aerului
6,3 bari
Consum de aer la sarcină
3,6 l/s
Filet admisie aer
1/8"
Putere
100 W

Datele tehnice sunt cele din documentația producătorului. Dacă ai nevoie de o valoare care nu apare aici, sună-ne și o verificăm.

Prima pagină: Vedere explodată și lista de piese Motor pneumatic ATEX MR16-490-KL-ATEX

Vedere explodată și lista de piese

Desenul cu pozițiile și codurile pieselor de schimb.

PDF · 18 pagini · 1,1 MB

DescarcăDeschide
Prima pagină: Instrucțiuni de siguranță Motor pneumatic ATEX MR16-490-KL-ATEX

Instrucțiuni de siguranță

Reguli de utilizare sigură, de la producător.

PDF · 132 pagini · 2,7 MB

DescarcăDeschide
Prima pagină: Declarație de conformitate CE Motor pneumatic ATEX MR16-490-KL-ATEX

Declarație de conformitate CE

Conformitatea cu directivele Uniunii Europene.

PDF · 3 pagini · 294 KB

DescarcăDeschide
Lista de piese din desen55 coduri
Poz.Cod piesăDenumireBuc.Comandă
12050536583Piesă frontalăFront Part1Vezi piesa
22050538073Seal Ring1Cere preț
32050537273PiulițăNut1Vezi piesa
42050535953Rulment cu bileBall Bearing2Vezi piesa
52050538143DistanțierSpacer1Vezi piesa
62050538153DistanțierSpacer1Vezi piesa
7450143PanăKey1Cere preț
82050537833Ax planetar completPlanetary Shaft, Compl.1Vezi piesa
92050536263AntrenorDriver1Vezi piesa
102050538213ȘaibăWasher1Cere preț
112050536143Arc discCup Spring2Vezi piesa
92050536903Set roată dințatăGEAR WHEEL SET (M16 4800 KL ATEX & MR16 3400 KL1Vezi piesa
11451283Rulment cu aceNEEDLE BEARING3Vezi piesa
92050536893Set roată dințatăGEAR WHEEL SET (M16 2900 KL ATEX & MR16 2000 KL1Vezi piesa
122050538213ȘaibăWASHER1Cere preț
132050536143Arc discCUP SPRING2Vezi piesa
142050536813Roată dințatăGEAR WHEELVezi piesa
122050538223ȘaibăWasher1Vezi piesa
132050537823Ax planetar completPlanetary Shaft, Compl.1Vezi piesa
142050538213ȘaibăWasher1Cere preț
152050536143Arc discCup Spring2Vezi piesa
162050536813Roată dințatăGear Wheel1Vezi piesa
132050537813Ax planetar completPlanetary Shaft, Compl.1Vezi piesa
142050536893Set roată dințatăGear Wheel Set1Vezi piesa
16451283Rulment cu aceNeedle Bearing3Vezi piesa
172050538213ȘaibăWasher1Cere preț
182050536143Arc discCup Spring2Vezi piesa
12050536613Piesă frontalăFront Part1Vezi piesa
32050537303PiulițăNut1Vezi piesa
72050536933PanăKey1Vezi piesa
82050537853Ax planetar completPlanetary Shaft, Compl.1Vezi piesa
2050537043Carcasă motorMotor Casing1Vezi piesa
2050537173Motor completMotor Complete Kit1Vezi piesa
42050536363Placă de capăt completEnd Plate, Compl.1Vezi piesa
72050540393PaletăVane5Cere preț
82050537913RotorRotor1Vezi piesa
92050536213CilindruCylinder1Vezi piesa
102050540453Placă de capătEnd Plate1Vezi piesa
112050540353ȘtiftPin2Cere preț
2050535803Capac spateBack Head1Vezi piesa
451163DornMandrel1Vezi piesa
2050538463CheieWrench1Vezi piesa
2050537183Motor completMotor Complete1Vezi piesa
92050536223CilindruCylinder1Vezi piesa
2050536073Inel de siguranțăCirclip1Vezi piesa
2050538123Amortizor de zgomotSilencer1Vezi piesa
2050535813Capac spateBack Head1Vezi piesa
2050537063Carcasă motorMotor Casing1Vezi piesa
2050535863Capac spateBack Head1Vezi piesa
2050535873Capac spateBack Head1Vezi piesa
32050538073Seal Ring2Cere preț
12050536533Picior de montaj M16 / MR16 KSLMounting Foot M16 / Mr16 Ksl1Vezi piesa
32050538023ȘurubScrew2Vezi piesa
12050536493Picior de montaj M16 / MR16 KLMounting Foot M16 / Mr16 Kl1Vezi piesa
32050537943ȘurubScrew2Vezi piesa

Ai nevoie de o piesă din desen? Trimite-ne numărul poziției sau codul din listă și îți spunem prețul și termenul. Cere oferta pentru piesă sau sună la 0761 166 344.

Descriere

Design fără frecare și fără lubrifiere a paletelor pentru robustețe. Susține încărcarea cuplului de blocare pe termen nelimitat. Sistem planetar scurt și compact pentru soluții versatile Eficiență de lungă durată cu design cu consum redus de aer Cuplu de pornire puternic pentru mobilitate în timpul funcționării
Motor de aer cu palete rezistent, compact și fără lubrifiere, ușor de instalat și utilizat în diverse aplicații, inclusiv ATEX. Motoarele pneumatice standard din seria MR16-KL au design compact, greutate redusă, fără lubrifiere, au arbore de ieșire cu cheie și sunt disponibile pentru o varietate de cerințe de viteză și cuplu. Sunt potrivite pentru construirea folosind mașini portabile sau orice echipament industrial. Gama oferă versiuni reversibile care oferă o putere maximă de 110 W (0,15 CP), cu un cuplu variind de la 0,62 la 4,3 Nm (0,46 la 3,2 ft.lbs) și o viteză de la 490 la 3.400 rpm. O gamă largă de accesorii este disponibilă pentru asamblare personalizată.

  • Greutate: 0,4 kg
  • Tipul de material principal: Oţel
  • Interval maxim de viteză liberă: 490 rpm
  • Dimensiunea axului de ieșire: 6 mm
  • Fără lubrifiere a motorului: da
  • Unitate de rotație: Reversibil
  • Sistemul de pornire: Nici unul
  • Spate Cap Coaxial: Nu
  • Tip ax: Arbore cu cheie
  • Piuliță față filetată: Nu
  • Cuplu la putere maximă: 4,3 Nm
  • Cuplul minim de pornire: 6,9 Nm
  • Cuplul de blocare: 8,6 Nm
  • Presiune maximă dinamică de lucru a aerului: 6,3 bari
  • Consumul de aer la sarcină: 3,6 l/s
  • Tip filet admisie aer: BSP
  • Putere maximă a fluxului de aer: 7,6 cfm
  • Putere maximă de ieșire: 0,1 kW
  • Tipul de material principal2: Oţel
  • ATEX: da
  • Index de protecție (cod IP): IP66
  • Țara de origine: HU
