M3901-340-TL-ATEX
M3901-340-TL-ATEX
M3901-340-TL-ATEX
Chicago Pneumatic2051481704

M3901-340-TL-ATEX

  • 22,3 NmCuplu la putere maximă
  • 400 WPutere
  • 8,1 l/sConsum de aer la sarcină
  • 1,5 kgGreutate

9.505 lei

7.855,37 lei fără TVA · prețul afișat include TVA 21%

Livrare în 1–5 zile lucrătoare

Ai nevoie de mai multe bucăți? Cere ofertă pentru firmă →

SKU: 2051481704 Categorii: ,
  • Livrare gratuită peste 1.000 lei
  • Factură cu TVA, livrare în toată țara
  • Consultanță tehnică la telefon

Documentație tehnică

Marcă
Chicago Pneumatic
Cod produs
2051481704
Greutate
1,5 kg
Tipul de material principal
Oţel
Interval maxim de viteză liberă
340 rpm
Unitate de rotație
În sensul acelor de ceasornic
Sistem de pornire
Nici unul
Tip ax
Arbore filetat
Cuplu la putere maximă
22,3 Nm
Cuplul minim de pornire
40 Nm
Cuplul de blocare
45 Nm
Presiune maximă dinamică de lucru a aerului
6,3 bari
Consum de aer la sarcină
8,1 l/s
Filet admisie aer
1/4"
Putere
400 W

Datele tehnice sunt cele din documentația producătorului. Dacă ai nevoie de o valoare care nu apare aici, sună-ne și o verificăm.

Prima pagină: Vedere explodată și lista de piese M3901-340-TL-ATEX

Vedere explodată și lista de piese

Desenul cu pozițiile și codurile pieselor de schimb.

PDF · 44 pagini · 1,8 MB

DescarcăDeschide

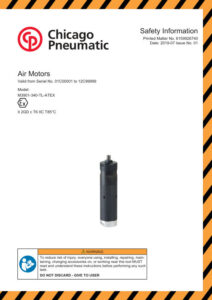

Prima pagină: Instrucțiuni de siguranță M3901-340-TL-ATEX

Instrucțiuni de siguranță

Reguli de utilizare sigură, de la producător.

PDF · 128 pagini · 3,3 MB

DescarcăDeschide
Prima pagină: Declarație de conformitate CE M3901-340-TL-ATEX

Declarație de conformitate CE

Conformitatea cu directivele Uniunii Europene.

PDF · 3 pagini · 294 KB

DescarcăDeschide
Lista de piese din desen80 coduri
Poz.Cod piesăDenumireBuc.Comandă
12050536553Piesă frontalăFront Part1Vezi piesa
32050535883Rulment cu bileBall Bearing2Vezi piesa
52050537593Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
62050536633Coroană dințatăGear Rim1Vezi piesa
-2050540753Cheie cu came frontalăFace Spanner1Vezi piesa
52050537603Roată planetară completăPlanetary Gear. Compl.1Vezi piesa
82050536753Roată dințatăGear Wheel1Vezi piesa
52050537623Roată planetară completăPlanetary Gear. Compl.1Vezi piesa
62050536643Coroană dințatăGear Rim1Vezi piesa
82050537513Roată planetară completăPlanetary Gear. Compl.1Vezi piesa
92050536633Coroană dințatăGear Rim1Vezi piesa
112050536753Roată dințatăGear Wheel1Vezi piesa
12050538133DistanțierSpacer1Vezi piesa
22050536553Piesă frontalăFront Part1Vezi piesa
42050538203ȘaibăWasher1Vezi piesa
52050535883Rulment cu bileBall Bearing2Vezi piesa
62050537453Roată planetară completăPlanetary Gear. Compl.1Vezi piesa
72050536633Coroană dințatăGear Rim1Vezi piesa
62050537463Roată planetară completăPlanetary Gear. Compl.1Vezi piesa
92050536753Roată dințatăGear Wheel1Vezi piesa
42050535883Rulment cu bileBall Bearing1Vezi piesa
52050537493Roată planetară completăPlanetary Gear. Compl.2Vezi piesa
62050537493Roată planetară completăPlanetary Gear. Compl.1Vezi piesa
72050536643Coroană dințatăGear Rim1Vezi piesa
102050536633Coroană dințatăGear Rim1Vezi piesa
12050536593Piesă frontalăFront Part1Vezi piesa
52050537733Roată planetară completăPlanetary Gear. Compl.1Vezi piesa
52050537743Roată planetară completăPlanetary Gear. Compl.1Vezi piesa
52050537723Roată planetară completăPlanetary Gear. Compl.1Vezi piesa
62050536673Coroană dințatăGear Rim1Vezi piesa
16156701920Piesă frontalăFront Part1Vezi piesa
36157851300Rulment cu aceNeedle Bearing1Vezi piesa
56154702080Roată planetară completăPlanetary Gear. Compl.1Vezi piesa
66154761330Coroană dințatăGear Rim1Vezi piesa
72050535883Rulment cu bileBall Bearing5Vezi piesa
96152611200ȘaibăWasher1Vezi piesa
106154702090Roată planetară completăPlanetary Gear. Compl.1Vezi piesa
112050536633Coroană dințatăGear Rim2Vezi piesa
136154761340Coroană dințatăGear Rim1Vezi piesa
144210072980Planetary Gear. Compl.1Cere preț
152050536753Roată dințatăGear Wheel1Vezi piesa
22050558903Piuliță frontală 1-5/8",Front Part1Vezi piesa
42050537283PiulițăNut1Vezi piesa
52050535943Rulment cu bileBall Bearing1Vezi piesa
76157581430Rulment cu bileBall Bearing1Cere preț
86155840170BucșăBushing1Cere preț
92050540443Coroană dințatăGear Rim1Vezi piesa
126153967870Ax planetar completPlanet Shaft Compl.1Cere preț
162050543223ȘaibăWasher1Vezi piesa
186155482120AdaptorAdapter1Vezi piesa
192050535883Rulment cu bileBall Bearing2Vezi piesa
212050536633Coroană dințatăGear Rim1Vezi piesa
2050536033CarcasăCasing1Vezi piesa
2050537113Motor complet(M39-2400-KL ATEX, M39-520-KL ATEX, M39-2400-TL ATEX1Vezi piesa
32050536333Placă de capăt completEnd Plate. Compl.1Vezi piesa
92050536153CilindruCylinder1Vezi piesa
102050540383Placă de capătEnd Plate1Vezi piesa
2050535773Capac spateBack Head1Vezi piesa
-451163DornMandrel1Vezi piesa
-2050538423DornMandrel1Vezi piesa
-2050538463CheieWrench1Vezi piesa
2050537143Motor complet(M3901-5350-TL ATEX, M3901-3000-TL ATEX, M3901-650-TL1Vezi piesa
82050537903Rotor(M3901-5350-TL ATEX, M3901-3000-TL ATEX, M3901-650-1Vezi piesa
82050537893Rotor(M3901-2400-TL ATEX, M3901-520-TL ATEX, M3901-70-TL1Vezi piesa
2050559003Cap posterior completBack Head1Vezi piesa
2050537133Motor complet(MR39-13300-KL ATEX, MR39-3800-KL ATEX, MR39-2000-1Vezi piesa
92050536183CilindruCylinder1Vezi piesa
2050538103Amortizor de zgomotSilencer1Vezi piesa
2050535763Capac spateBack Head1Vezi piesa
451163DornMandrel1Vezi piesa
2050538423DornMandrel1Vezi piesa
2050538463CheieWrench1Vezi piesa
2050536053CarcasăCasing1Vezi piesa
2050535843Capac spateBack Head1Vezi piesa
2050535823Capac spateBack Head1Vezi piesa
32050537953ȘurubScrew1Vezi piesa
12050536513Picior de montaj M39 / MR39 KSLKSL ATEX, MR39-3800-KSL ATEX, MR39-2000-KSL ATEX,1Vezi piesa
32050537943ȘurubScrew1Vezi piesa
12050536483Picior de montaj M/MR84, turație joasă / M180Mounting Foot1Vezi piesa
12050538323Set de revizie seria M392400-TL ATEX, M3901-650-TL ATEX, M3901-520-TL1Vezi piesa

Ai nevoie de o piesă din desen? Trimite-ne numărul poziției sau codul din listă și îți spunem prețul și termenul. Cere oferta pentru piesă sau sună la 0761 166 344.

Descriere

Design fără frecare și fără lubrifiere a paletelor pentru robustețe. Susține încărcarea cuplului de blocare pe termen nelimitat. Sistem planetar scurt și compact pentru soluții versatile Eficiență de lungă durată cu design cu consum redus de aer Cuplu de pornire puternic pentru mobilitate în timpul funcționării
Motor de aer cu palete rezistent, compact și fără lubrifiere, ușor de instalat și utilizat în diverse aplicații, inclusiv ATEX. Motoarele pneumatice standard din seria M3901-TL au design compact, greutate redusă, fără lubrifiere, au arbore de ieșire filetat și evacuare coaxială și sunt disponibile pentru o varietate de cerințe de viteză și cuplu. Sunt potrivite pentru construirea folosind mașini portabile sau orice echipament industrial. Gama oferă versiuni ireversibile care oferă o putere maximă de 390 W (0,52 CP), cu un cuplu variind de la 3,2 la 22,3 Nm (2,4 la 16,4 ft.lbs) și o viteză de la 340 la 2.400 rpm. O gamă largă de accesorii este disponibilă pentru asamblare personalizată.

  • Greutate: 1,5 kg
  • Tipul de material principal: Oţel
  • Interval maxim de viteză liberă: 340 rpm
  • Fără lubrifiere a motorului: da
  • Unitate de rotație: În sensul acelor de ceasornic
  • Sistemul de pornire: Nici unul
  • Spate Cap Coaxial: da
  • Tip ax: Arbore filetat
  • Piuliță față filetată: da
  • Cuplu la putere maximă: 22,3 Nm
  • Cuplul minim de pornire: 40 Nm
  • Cuplul de blocare: 45 Nm
  • Presiune maximă dinamică de lucru a aerului: 6,3 bari
  • Consumul de aer la sarcină: 8,1 l/s
  • Tip filet admisie aer: BSP
  • Putere maximă a fluxului de aer: 17 cfm
  • Putere maximă de ieșire: 0,4 kW
  • Tipul de material principal2: Oţel
  • ATEX: da
  • Index de protecție (cod IP): IP66
  • Țara de origine: HU
