M2501-930-TL
M2501-930-TL
M2501-930-TL
Chicago Pneumatic2051481354

M2501-930-TL

  • 5,9 NmCuplu la putere maximă
  • 300 WPutere
  • 6,5 l/sConsum de aer la sarcină
  • 1,08 kgGreutate

6.695 lei

5.533,06 lei fără TVA · prețul afișat include TVA 21%

Livrare în 1–5 zile lucrătoare

Ai nevoie de mai multe bucăți? Cere ofertă pentru firmă →

SKU: 2051481354 Categorii: ,
  • Livrare gratuită peste 1.000 lei
  • Factură cu TVA, livrare în toată țara
  • Consultanță tehnică la telefon

Documentație tehnică

Marcă
Chicago Pneumatic
Cod produs
2051481354
Greutate
1,08 kg
Tipul de material principal
Oţel
Interval maxim de viteză liberă
930 rpm
Unitate de rotație
În sensul acelor de ceasornic
Sistem de pornire
Nici unul
Tip ax
Arbore filetat
Cuplu la putere maximă
5,9 Nm
Cuplul minim de pornire
22 Nm
Cuplul de blocare
11,8 Nm
Presiune maximă dinamică de lucru a aerului
6,3 bari
Consum de aer la sarcină
6,5 l/s
Filet admisie aer
1/8"
Putere
300 W

Datele tehnice sunt cele din documentația producătorului. Dacă ai nevoie de o valoare care nu apare aici, sună-ne și o verificăm.

Prima pagină: Vedere explodată și lista de piese M2501-930-TL

Vedere explodată și lista de piese

Desenul cu pozițiile și codurile pieselor de schimb.

PDF · 24 pagini · 1,0 MB

DescarcăDeschide

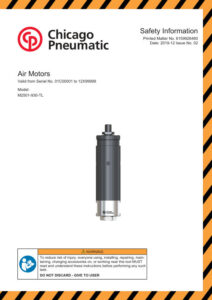

Prima pagină: Instrucțiuni de siguranță M2501-930-TL

Instrucțiuni de siguranță

Reguli de utilizare sigură, de la producător.

PDF · 84 pagini · 2,9 MB · include limba română

DescarcăDeschide
Prima pagină: Declarație de conformitate CE M2501-930-TL

Declarație de conformitate CE

Conformitatea cu directivele Uniunii Europene.

PDF · 4 pagini · 332 KB

DescarcăDeschide
Prima pagină: Declarație de conformitate UKCA M2501-930-TL

Declarație de conformitate UKCA

Conformitatea pentru piața din Marea Britanie.

PDF · 1 pagină · 93 KB

DescarcăDeschide
Lista de piese din desen111 coduri
Poz.Cod piesăDenumireBuc.Comandă
16156701930Piesă frontalăFront Part1Vezi piesa
26156701940Piuliță frontalăFront Nut1Vezi piesa
42050535963Rulment cu bileBall Bearing1Vezi piesa
56156701950Piesă frontalăFront Part1Vezi piesa
66155012070Ax principalSpindle1Vezi piesa
76156584350Garnitură O-ringO-Ring1Vezi piesa
86156401280ȘaibăWasher1Vezi piesa
106153994170Roată planetară completăPlanetary Gear Compl.1Vezi piesa
116154761350Coroană dințatăGear Rim1Vezi piesa
-2050538473Cheie cu came frontalăFace Spanner1Vezi piesa
12050538133DistanțierSpacer1Vezi piesa
42050538193ȘaibăWasher1Vezi piesa
72050536653Coroană dințatăGear Rim1Vezi piesa
32050550243Piuliță frontalăFront Nut1Vezi piesa
52050535963Rulment cu bileBall Bearing4Vezi piesa
62050537543Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
72050536663Coroană dințatăGear Rim1Vezi piesa
92050537533Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
102050536653Coroană dințatăGear Rim1Vezi piesa
112050536783Roată dințatăGear Wheel1Vezi piesa
12050557793Piuliță frontală filetată 1"20UNFFront Nut1Vezi piesa
32050535963Rulment cu bileBall Bearing4Vezi piesa
46153984300Ax satelit cu prindere completPlanetary Gear, Compl.1Vezi piesa
52050536663Coroană dințatăGear Rim1Vezi piesa
72050537643Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
82050536653Coroană dințatăGear Rim1Vezi piesa
1286423Flanșă de montajFlange1Vezi piesa
22050538133DistanțierSpacer1Vezi piesa
42050550243Piuliță frontalăFront Nut1Vezi piesa
52050538193ȘaibăWasher1Vezi piesa
62050535963Rulment cu bileBall Bearing4Vezi piesa
72050537543Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
82050536663Coroană dințatăGear Rim1Vezi piesa
102050537523Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
112050536653Coroană dințatăGear Rim1Vezi piesa
122050536783Roată dințatăGear Wheel1Vezi piesa
16155482150FlanșăFlange1Cere preț
3450823Garnitură O-ringO-Ring1Vezi piesa
62050537573Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
16155482820Flanșă M2501-5500-KSLFlange M2501-5500-Ksl1Vezi piesa
26156871940Inel de siguranță pentru ax Ø12Circlip For Shaft Ø121Vezi piesa
36156701670Piuliță frontalăFront Nut1Vezi piesa
66156300350Pană paralelăParallel Key1Vezi piesa
76153993860Roată planetară completăPlanetary Gear, Compl.1Vezi piesa
92050536783Roată dințatăGear Wheel1Vezi piesa
6153840170Motor complet 13 dințiMotor Complete, 13 Teeth1Vezi piesa
26154900630Roată solarăSun Wheel1Vezi piesa
36157531060Rulment cu bileBall Bearing1Vezi piesa
46153111720Bolț paralelParallel Pin1Vezi piesa
56153985560Placă de capătEnd Plate1Vezi piesa
76154270130RotorRotor1Vezi piesa
86154001800CilindruCylinder1Vezi piesa
96153985680Placă de capătEnd Plate1Vezi piesa
106156584360Garnitură O-ringO-Ring1Vezi piesa
11500673Rolă cu aceNeedle Roller1Cere preț
126157531070Rulment cu bileBall Bearing1Vezi piesa
6153840180Carcasă motor completMotor Housing, Complete1Vezi piesa
146152110990Carcasă cu manșon izolator (roșu)Crimp Hose (Red)1Vezi piesa
156155657700Carcasă motorMotor Casing1Cere preț
166153101190Manetă completăLever Complete1Vezi piesa
216151431920Supapă completăValve Complete1Vezi piesa
25451413ArcSpring1Cere preț
266156701960Dop completPlug Complete1Vezi piesa
296155741020Amortizor de zgomotSilencer2Vezi piesa
306155741030Amortizor de zgomot completSilencer Complete1Vezi piesa
316156584370Garnitură O-ringO-Ring1Vezi piesa
326156584380Garnitură O-ringO-Ring1Vezi piesa
336155741010Amortizor de zgomotSilencer1Vezi piesa
346155571210Carcasă eșapamentExhaust Casing1Vezi piesa
356155483130Adaptor (R1/4")Adapter (R1/4")1Vezi piesa
366156584390Garnitură O-ringO-Ring1Vezi piesa
376155741040Amortizor de zgomotSilencer1Vezi piesa
451163DornMandrel1Vezi piesa
454043DornMandrel1Vezi piesa
2050538463CheieWrench1Vezi piesa
2050536043CarcasăCasing1Vezi piesa
52050536273Placă de capătEnd Plate1Vezi piesa
82050536163CilindruCylinder1Vezi piesa
102050536283Placă de capătEnd Plate1Vezi piesa
6153951300Capac spate completBack Head Compl.1Vezi piesa
136153071730Capac spateBack Head1Vezi piesa
146155741000Amortizor de zgomotSilencer1Vezi piesa
156152611150Inel de amortizareDamping Ring1Vezi piesa
166155740990Amortizor de zgomotSilencer1Vezi piesa
17450693Garnitură O-ringO-Ring2Cere preț
186156701710Bucșă cu sităBushing With Strainer1Vezi piesa
2050537083Motor completMotor, Compl.1Vezi piesa
72050537873RotorRotor1Vezi piesa
2050558063Manetă cap posterior asamblatăLever Backhead Assembled1Vezi piesa
136153071740Capac spateBack Head1Vezi piesa
146156351220Știft supapăValve Pin1Vezi piesa
152050508833Garnitură O-ringO-Ring1Cere preț
166156351210ȘtiftPin1Vezi piesa
17321.165ManetăLever1Cere preț
182050511053InelRing1Cere preț
196151431910SupapăValve1Vezi piesa
206156811460Spring Conical1Cere preț
216155741000Amortizor de zgomotSilencer1Vezi piesa
226152611150Inel de amortizareDamping Ring1Vezi piesa
236155740990Amortizor de zgomotSilencer1Vezi piesa
24450693Garnitură O-ringO-Ring2Cere preț
256156701710Bucșă cu sităBushing With Strainer1Vezi piesa
2050537233Motor completMotor, Compl.1Vezi piesa
82050536173CilindruCylinder1Vezi piesa
2050535783Capac spateBackhead1Vezi piesa
136153071750Capac spateBack Head1Vezi piesa
156155740990Amortizor de zgomotSilencer1Vezi piesa
16450693Garnitură O-ringO-Ring2Cere preț
176156701710Bucșă cu sităBushing With Strainer1Vezi piesa
12050538313Set de revizie seria M25Service Kit M25 Series1Vezi piesa
16156870790Set piese mici M25Small Parts Kit1Vezi piesa

Ai nevoie de o piesă din desen? Trimite-ne numărul poziției sau codul din listă și îți spunem prețul și termenul. Cere oferta pentru piesă sau sună la 0761 166 344.

Descriere

Design fără frecare și fără lubrifiere a paletelor pentru robustețe. Susține încărcarea cuplului de blocare pe termen nelimitat. Sistem planetar scurt și compact pentru soluții versatile Eficiență de lungă durată cu design cu consum redus de aer Cuplu de pornire puternic pentru mobilitate în timpul funcționării
Motor de aer cu palete rezistent, compact și fără lubrifiere, ușor de instalat și utilizat în diverse aplicații, inclusiv ATEX. Motoarele pneumatice standard din seria M2501-TL au design compact, greutate redusă, fără lubrifiere, au arbore de ieșire filetat și evacuare coaxială și sunt disponibile pentru o varietate de cerințe de viteză și cuplu. Sunt potrivite pentru construirea folosind mașini portabile sau orice echipament industrial. Gama oferă versiuni ireversibile care oferă o putere maximă de 250 W (0,36 CP), cu un cuplu de la 1,2 la 9,9 Nm (0,9 la 7,1 ft.lbs) și o viteză de la 550 la 5.500 rpm. O gamă largă de accesorii este disponibilă pentru asamblare personalizată.

  • Greutate: 1,08 kg
  • Tipul de material principal: Oţel
  • Interval maxim de viteză liberă: 930 rpm
  • Fără lubrifiere a motorului: da
  • Unitate de rotație: În sensul acelor de ceasornic
  • Sistemul de pornire: Nici unul
  • Spate Cap Coaxial: da
  • Tip ax: Arbore filetat
  • Piuliță față filetată: da
  • Cuplu la putere maximă: 5,9 Nm
  • Cuplul minim de pornire: 22 Nm
  • Cuplul de blocare: 11,8 Nm
  • Presiune maximă dinamică de lucru a aerului: 6,3 bari
  • Consumul de aer la sarcină: 6,5 l/s
  • Tip filet admisie aer: BSP
  • Putere maximă a fluxului de aer: 13 cfm
  • Putere maximă de ieșire: 0,3 kW
  • Tipul de material principal2: Oţel
  • ATEX: Nu
  • Index de protecție (cod IP): IP66
  • Țara de origine: HU
  • Termen: livrare în 1–5 zile lucrătoare, oriunde în țară, prin curier.
  • Transport: 24,90 lei prin curier, gratuit peste 1.000 lei.
  • Plată: ramburs la curier sau ordin de plată (transfer bancar), pentru firme și persoane fizice.
  • Retur: 14 zile pentru clienții persoane fizice, conform OUG 34/2014.
