M180-230-K-ATEX
M180-230-K-ATEX
M180-230-K-ATEX
Chicago Pneumatic2051479754

M180-230-K-ATEX

  • 139 NmCuplu la putere maximă
  • 1800 WPutere
  • 34 l/sConsum de aer la sarcină
  • 5,1 kgGreutate

21.835 lei

18.045,45 lei fără TVA · prețul afișat include TVA 21%

Livrare în 1–5 zile lucrătoare

Ai nevoie de mai multe bucăți? Cere ofertă pentru firmă →

SKU: 2051479754 Categorii: ,
  • Livrare gratuită peste 1.000 lei
  • Factură cu TVA, livrare în toată țara
  • Consultanță tehnică la telefon

Documentație tehnică

Marcă
Chicago Pneumatic
Cod produs
2051479754
Greutate
5,1 kg
Tipul de material principal
Oţel
Interval maxim de viteză liberă
230 rpm
Ax de ieșire
19 mm
Unitate de rotație
În sensul acelor de ceasornic
Sistem de pornire
Nici unul
Tip ax
Arbore cu cheie
Cuplu la putere maximă
139 Nm
Cuplul minim de pornire
205 Nm
Cuplul de blocare
278 Nm
Presiune maximă dinamică de lucru a aerului
6,3 bari
Consum de aer la sarcină
34 l/s
Filet admisie aer
3/8"
Putere
1800 W

Datele tehnice sunt cele din documentația producătorului. Dacă ai nevoie de o valoare care nu apare aici, sună-ne și o verificăm.

Prima pagină: Vedere explodată și lista de piese M180-230-K-ATEX

Vedere explodată și lista de piese

Desenul cu pozițiile și codurile pieselor de schimb.

PDF · 20 pagini · 1021 KB

DescarcăDeschide

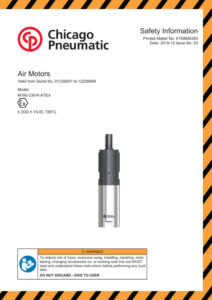

Prima pagină: Instrucțiuni de siguranță M180-230-K-ATEX

Instrucțiuni de siguranță

Reguli de utilizare sigură, de la producător.

PDF · 128 pagini · 3,3 MB

DescarcăDeschide

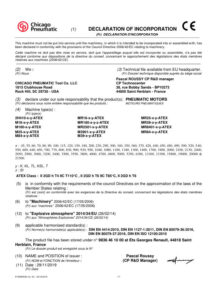

Prima pagină: Declarație de conformitate CE M180-230-K-ATEX

Declarație de conformitate CE

Conformitatea cu directivele Uniunii Europene.

PDF · 3 pagini · 294 KB

DescarcăDeschide
Lista de piese din desen62 coduri
Poz.Cod piesăDenumireBuc.Comandă
2050537283PiulițăNut1Vezi piesa
2050536573Piesă frontalăFront Part1Vezi piesa
2050535943Rulment cu bileBall Bearing1Vezi piesa
2050537443Roată planetară completăPlanetary Gear Compl.1Vezi piesa
6157581430Rulment cu bileBall Bearing1Cere preț
2050536023BucșăBushing1Cere preț
2050536713Coroană dințată completăGear Rim, Compl.1Vezi piesa
112050540443Coroană dințatăGear Rim1Vezi piesa
2050543173Ax satelit completPlanet Shaft Compl.1Vezi piesa
152050536013Rulment cu roleBearing Roller3Vezi piesa
2050537253Rulment cu aceNeedle Bearing3Cere preț
2050543103Roată dințatăGear Wheel3Vezi piesa
6154701330Roată dințată Z-19/7Gear Wheel1Vezi piesa
2050543223ȘaibăWasher1Vezi piesa
152050533183Bearing Roller3Cere preț
6157851050Rulment cu aceNeedle Bearing3Vezi piesa
22050536113CapacCover1Vezi piesa
52050535933Rulment cu bileBall Bearing1Vezi piesa
72050537713Roată planetară completăPlanetary Gear Compl.1Vezi piesa
82050536733Coroană dințată completăGear Rim Compl.1Vezi piesa
112050535923Rulment cu bileBall Bearing1Vezi piesa
142050537693Roată planetară completăPlanet Shaft Compl.1Vezi piesa
156157581430Rulment cu bileBall Bearing1Cere preț
162050536023BucșăBushing1Cere preț
172050536723Coroană dințată completăGear Rim, Compl.1Vezi piesa
202050537293PiulițăNut1Vezi piesa
222050543173Ax satelit completPlanet Shaft Compl.1Vezi piesa
252050537253Rulment cu aceNeedle Bearing3Cere preț
262050543103Roată dințatăGear Wheel3Vezi piesa
276154701330Roată dințată Z-19/7Gear Wheel1Vezi piesa
282050543223ȘaibăWasher1Vezi piesa
226153967790Ax planetar completPlanet Shaft Compl.1Cere preț
242050536013Rulment cu roleBearing Roller3Vezi piesa
256157851050Rulment cu aceNeedle Bearing3Vezi piesa
262050543153Roată dințatăGear Wheel3Vezi piesa
272050543223ȘaibăWasher1Vezi piesa
12050543283Set montaj IRMounting Kit1Vezi piesa
22050543403Piuliță flanșatăNut Flange1Vezi piesa
42050535923Rulment cu bileBall Bearing2Vezi piesa
62050543273Ax planetar completPlanet Shaft Compl.1Vezi piesa
72050543263Coroană dințatăGear Rim1Vezi piesa
2050537693Roată planetară completăPlanet Shaft Compl.1Vezi piesa
2050536723Coroană dințată completăGear Rim, Compl.1Vezi piesa
2050537293PiulițăNut1Vezi piesa
212050536013Rulment cu roleBearing Roller3Vezi piesa
2050543353Motor completMotor Compl. (M180-600-K Atex)Vezi piesa
22050543323Placă de capăt completEnd Plate Compl.1Vezi piesa
42050543313Placă de capătEnd Plate1Vezi piesa
62050543333RotorRotor (M180-600-K)Vezi piesa
82050543443CilindruCylinder1Vezi piesa
92050543303Placă de capăt completEnd Plate Compl.1Vezi piesa
2050543433Amortizor de zgomotSilencer1Vezi piesa
2050543413CarcasăCasing1Vezi piesa
2050538423DornMandrel1Vezi piesa
459603DornMandrel1Vezi piesa
2050543383370-K ATEX, MR180-200-K ATEX & MR180-200-K-SI1Cere preț
82050543293CilindruCYLINDER1Vezi piesa
12050536423Flanșă de montaj cu găuri M/MR84, turație joasă/M180Mounting Flange1Vezi piesa
12050536483Picior de montaj M/MR84, turație joasă / M180Mounting Foot1Vezi piesa
6156870870Set piese mici M180Small Parts Kit 11Vezi piesa
6156870800Small Parts Kit 21Cere preț
2050543693Set de revizie M180Service Kit1Vezi piesa

Ai nevoie de o piesă din desen? Trimite-ne numărul poziției sau codul din listă și îți spunem prețul și termenul. Cere oferta pentru piesă sau sună la 0761 166 344.

Descriere

Design cu frecare redusă a paletelor pentru robustețe. Susține încărcarea cuplului de blocare pe termen nelimitat. Sistem planetar scurt și compact pentru soluții versatile Eficiență de lungă durată cu design cu consum redus de aer Cuplu de pornire puternic pentru mobilitate în timpul funcționării
Motor de aer cu palete compact, rezistent, ușor de instalat și utilizat în diverse aplicații, inclusiv ATEX. Motoarele pneumatice standard din seria M180-K industries au design compact, greutate redusă, au arbore de ieșire cu cheie și sunt disponibile pentru o varietate de cerințe de viteză și cuplu. Sunt potrivite pentru construirea folosind mașini portabile sau orice echipament industrial. Gama oferă versiuni ireversibile care oferă o putere maximă de 1.800 W (2,45 CP), cu un cuplu de la 34 la 139 Nm (25 la 103 ft.lbs) și o turație de la 230 la 9.500 rpm. O gamă largă de accesorii este disponibilă pentru asamblare personalizată.

  • Greutate: 5,1 kg
  • Tipul de material principal: Oţel
  • Interval maxim de viteză liberă: 230 rpm
  • Dimensiunea axului de ieșire: 19 mm
  • Fără lubrifiere a motorului: Nu
  • Unitate de rotație: În sensul acelor de ceasornic
  • Sistemul de pornire: Nici unul
  • Spate Cap Coaxial: Nu
  • Tip ax: Arbore cu cheie
  • Piuliță față filetată: Nu
  • Cuplu la putere maximă: 139 Nm
  • Cuplul minim de pornire: 205 Nm
  • Cuplul de blocare: 278 Nm
  • Presiune maximă dinamică de lucru a aerului: 6,3 bari
  • Consumul de aer la sarcină: 34 l/s
  • Tip filet admisie aer: BSP
  • Putere maximă a fluxului de aer: 72 cfm
  • Putere maximă de ieșire: 1,8 kW
  • Tipul de material principal2: Oţel
  • ATEX: da
  • Index de protecție (cod IP): IP66
  • Țara de origine: HU
  • Termen: livrare în 1–5 zile lucrătoare, oriunde în țară, prin curier.
  • Transport: 24,90 lei prin curier, gratuit peste 1.000 lei.
  • Plată: ramburs la curier sau ordin de plată (transfer bancar), pentru firme și persoane fizice.
  • Retur: 14 zile pentru clienții persoane fizice, conform OUG 34/2014.
