CP9705
Chicago Pneumatic6151939705

CP9705

  • 5,9 cfmConsum de aer la sarcină
  • 0,56 kgGreutate
  • 204 mmLungime
  • 6,3 bariPresiune maximă dinamică de lucru a aerului

1.184 lei

978,51 lei fără TVA · prețul afișat include TVA 21%

Livrare în 1–5 zile lucrătoare

Ai nevoie de mai multe bucăți? Cere ofertă pentru firmă →

SKU: 6151939705 Categorie:
  • Livrare gratuită peste 1.000 lei
  • Factură cu TVA, livrare în toată țara
  • Consultanță tehnică la telefon

Documentație tehnică

Marcă
Chicago Pneumatic
Cod produs
6151939705
Greutate
0,56 kg
Presiune maximă dinamică de lucru a aerului
6,3 bari
Consum de aer la sarcină
5,9 cfm
Lungime
204 mm
AVC pe minut
12000
Cursa mm
5 mm
Filet admisie aer
1/4 in
Sistem de pornire
Maneta de siguranta
Vibrația m/s2
5 m/s²
Incertitudine Vibrație-K m/s2
3 m/s²
Presiunea sonoră
77 dB(A)
Puterea sunetului
88 dB(A)
Presiune sonoră
77 dB(A)
Diametru minim furtun
10 mm
Cursă
5 mm

Datele tehnice sunt cele din documentația producătorului. Dacă ai nevoie de o valoare care nu apare aici, sună-ne și o verificăm.

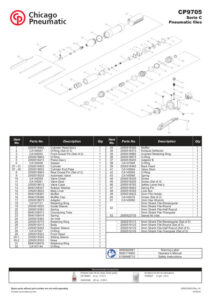

Prima pagină: Vedere explodată și lista de piese CP9705

Vedere explodată și lista de piese

Desenul cu pozițiile și codurile pieselor de schimb.

PDF · 1 pagină · 287 KB

DescarcăDeschide
Prima pagină: Manual de utilizare CP9705

Manual de utilizare

Instrucțiuni de folosire, întreținere și siguranță.

PDF · 24 pagini · 967 KB

DescarcăDeschide
Prima pagină: Instrucțiuni de siguranță CP9705

Instrucțiuni de siguranță

Reguli de utilizare sigură, de la producător.

PDF · 132 pagini · 7,2 MB

DescarcăDeschide
Prima pagină: Declarație de conformitate CE CP9705

Declarație de conformitate CE

Conformitatea cu directivele Uniunii Europene.

PDF · 4 pagini · 330 KB

DescarcăDeschide
Prima pagină: Declarație de conformitate UKCA CP9705

Declarație de conformitate UKCA

Conformitatea pentru piața din Marea Britanie.

PDF · 1 pagină · 92 KB

DescarcăDeschide
Lista de piese din desen57 coduri
Poz.Cod piesăDenumireBuc.Comandă
12050518563Cylinder Head Ass’y1Cere preț
2CA145067Garnitură O-ringO-Ring (Set of 3)1Vezi piesa
3CA145053Știft de centrareFront Dowel Pin (Set of 2)1Vezi piesa
42050518853Garnitură O-ringO-Ring1Vezi piesa
52050518413Piston completPiston Ass’y1Vezi piesa
6CA145056GarniturăGasket1Vezi piesa
07 - 012050518403CilindruCylinder1Vezi piesa
07 - 022050518653Placă capăt cilindruCylinder End Plate1Vezi piesa
82050518943Știft de centrare spate (2)Rear Dowel Pin (Set of 2)1Vezi piesa
92050518533Automatic Valve1Cere preț
10CA145059SupapăValve Chest1Vezi piesa
11CA145061Scaun de supapăValve Seat1Vezi piesa
122050518613Carcasă supapăValve Case1Vezi piesa
138940158337Șaibă de cauciucRubber Washer1Vezi piesa
142050518633Cămașă cilindru principalăMain Liner1Vezi piesa
158940158367Amortizor de zgomotMuffler1Cere preț
168940158366Capac amortizor de zgomotMuffler Cap1Vezi piesa
172050518673AdaptorAdaptor1Vezi piesa
18CA147121Inel de siguranțăRetaining Ring1Vezi piesa
192050519023Manșon de ghidajGuide Sleeve1Vezi piesa
202050518363ArcSpring1Vezi piesa
228940158413Tub de conectareConnecting Tube1Vezi piesa
238940158414ArcSpring1Vezi piesa
242050518383Racord de aerAir Inlet1Vezi piesa
252050518773Inel de siguranțăRetaining Ring1Vezi piesa
262050518313CorpBody1Vezi piesa
272050518443Manșon de cauciucRubber Sleeve1Vezi piesa
28CA147097Garnitură O-ring S28O-Ring1Vezi piesa
292050518323Cap frontalFront Head1Vezi piesa
30-12050518343Manșon culisantSliding Sleeve1Vezi piesa
30-22050518333VârfNose1Vezi piesa
318940158416Inel de siguranțăRetaining Ring1Vezi piesa
32CA147144Garnitură O-ring S30O-Ring1Vezi piesa
332050518393Amortizor de zgomotMuffler1Vezi piesa
342050518373Deflector de evacuareExhaust Deflector1Vezi piesa
352050518883Inel de siguranță inversatInverted Retaining Ring1Vezi piesa
362050518873Garnitură O-ringO-Ring1Vezi piesa
372050518453Adaptor BAdaptor B1Vezi piesa
38CA147068Garnitură O-ring P22O-Ring1Vezi piesa
392050518463Capac spateBack Head1Vezi piesa
41CA145064Tijă supapă de acționareValve Stem1Vezi piesa
42CA145065Garnitură O-ringO-Ring1Vezi piesa
43CA145066Arc supapă de acționareSpring1Vezi piesa
442050518303ȘurubScrew1Vezi piesa
452050518293Set șuruburi (3 buc.)Screw (Set of 3)1Cere preț
472050518953Știft elasticSpring Pin1Cere preț
482050518353Piuliță de blocareLock Nut1Vezi piesa
492050518423Suport pilă 5 mm5mm File Holder1Vezi piesa
50CA145076Set șuruburiScrew (Set of 2)1Vezi piesa
51CA145080Cheie hexagonală 3 mm3mm Hex Wrench1Vezi piesa
532050523733Swivel Air inlet1Cere preț
2050519113Pilă cu coadă, dreptunghiulară5mm Shank File-Rectangular (Set of 5)Vezi piesa
2050519123Pilă cu coadă, rotundă5mm Shank File-Round (Set of 5)Vezi piesa
2050519133Pilă cu coadă, semirotundă5mm Shank File-Half Round (Set of 5)Vezi piesa
2050519143Pilă cu coadă, triunghiulară5mm Shank File-Triangular (Set of 5)Vezi piesa
8950900061Etichetă de avertizareWarning LabelCere preț
P089507(1 gal - 3.8 l)Cere preț

Ai nevoie de o piesă din desen? Trimite-ne numărul poziției sau codul din listă și îți spunem prețul și termenul. Cere oferta pentru piesă sau sună la 0761 166 344.

Descriere

Blocare pentru a preveni pornirea accidentală Priza de aer pivotanta la 360° Mâner din cauciuc pentru un confort mai bun al operatorului
Pentru operatorii care lucrează în atelierele de caroserie sau aplicațiile de întreținere generală care caută pile de aer puternice și precise pentru a fi utilizate în spații restrânse, seria CP9705 / 10 este instrumentul de care aveți nevoie. Proiectată pentru atelierele de caroserie sau aplicațiile de întreținere generală în spații restrânse, seria CP9705 / 10 oferă eficiență și precizie ridicate de tăiere. Cu acesta, vei putea debavura sau ascuți diferite tipuri de materiale, cum ar fi metalul, fierul sau plasticul. Sunt incluse 4 tipuri de fișiere: plate, semi-rotunde, rotunde, triunghiulare. Seria CP9705 / 10 este compusă din 2 modele: cursă de 0,2″ (5 mm) și cursă de 0,4″ (10 mm) Pile pneumatice de aer de 0,2″(5 mm).

  • Greutate: 0,56 kg
  • Presiune maximă dinamică de lucru a aerului: 6,3 bari
  • Consumul de aer la sarcină: 5,9 cfm
  • Țara de origine: TW
  • Lungime: 204 mm
  • AVC pe minut: 12000
  • Cursa mm: 5 mm
  • Dimensiunea filetului de admisie a aerului in: 1/4 in
  • Sistem de pornire: Maneta de siguranta
  • Vibrația m/s2: 5 m/s²
  • Incertitudine Vibrație-K m/s2: 3 m/s²
  • Presiunea sonoră: 77 dB(A)
  • Puterea sunetului: 88 dB(A)
  • Termen: livrare în 1–5 zile lucrătoare, oriunde în țară, prin curier.
  • Transport: 24,90 lei prin curier, gratuit peste 1.000 lei.
  • Plată: ramburs la curier sau ordin de plată (transfer bancar), pentru firme și persoane fizice.
  • Retur: 14 zile pentru clienții persoane fizice, conform OUG 34/2014.
