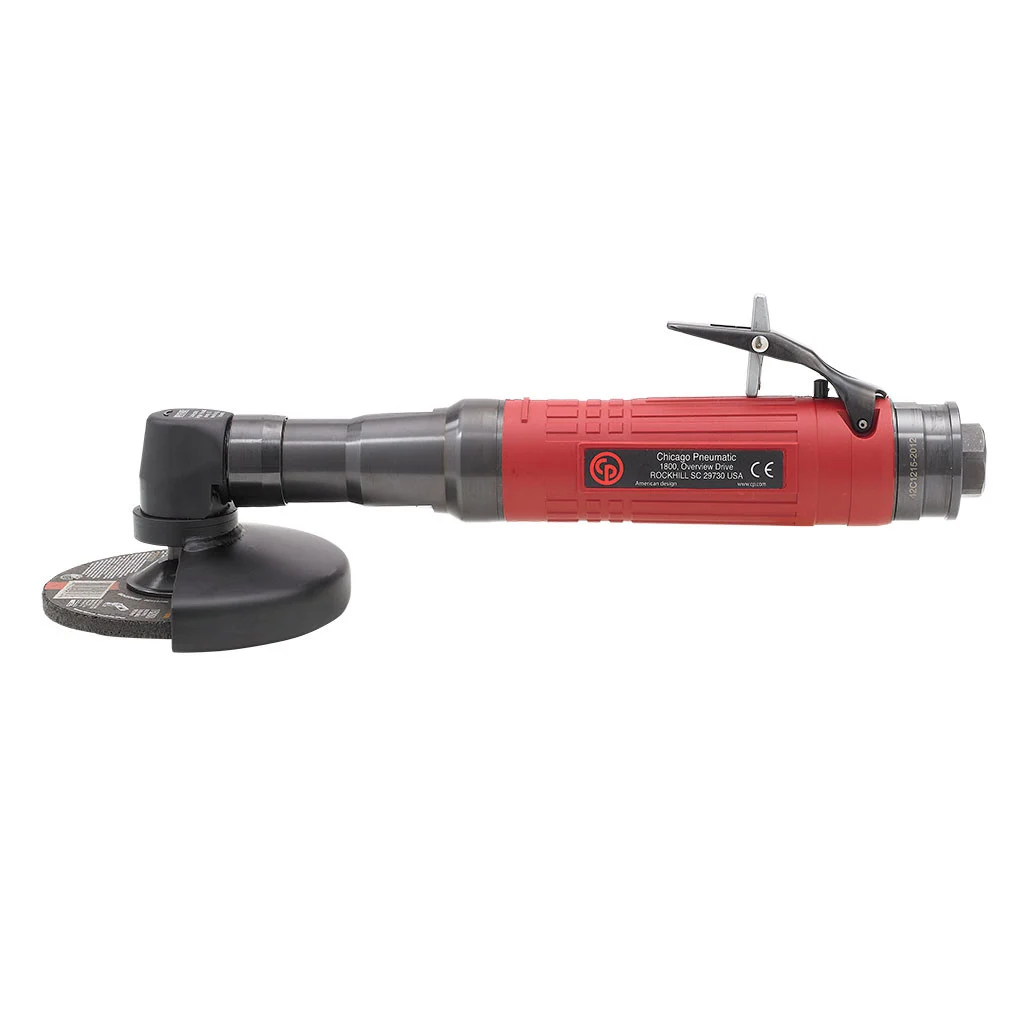

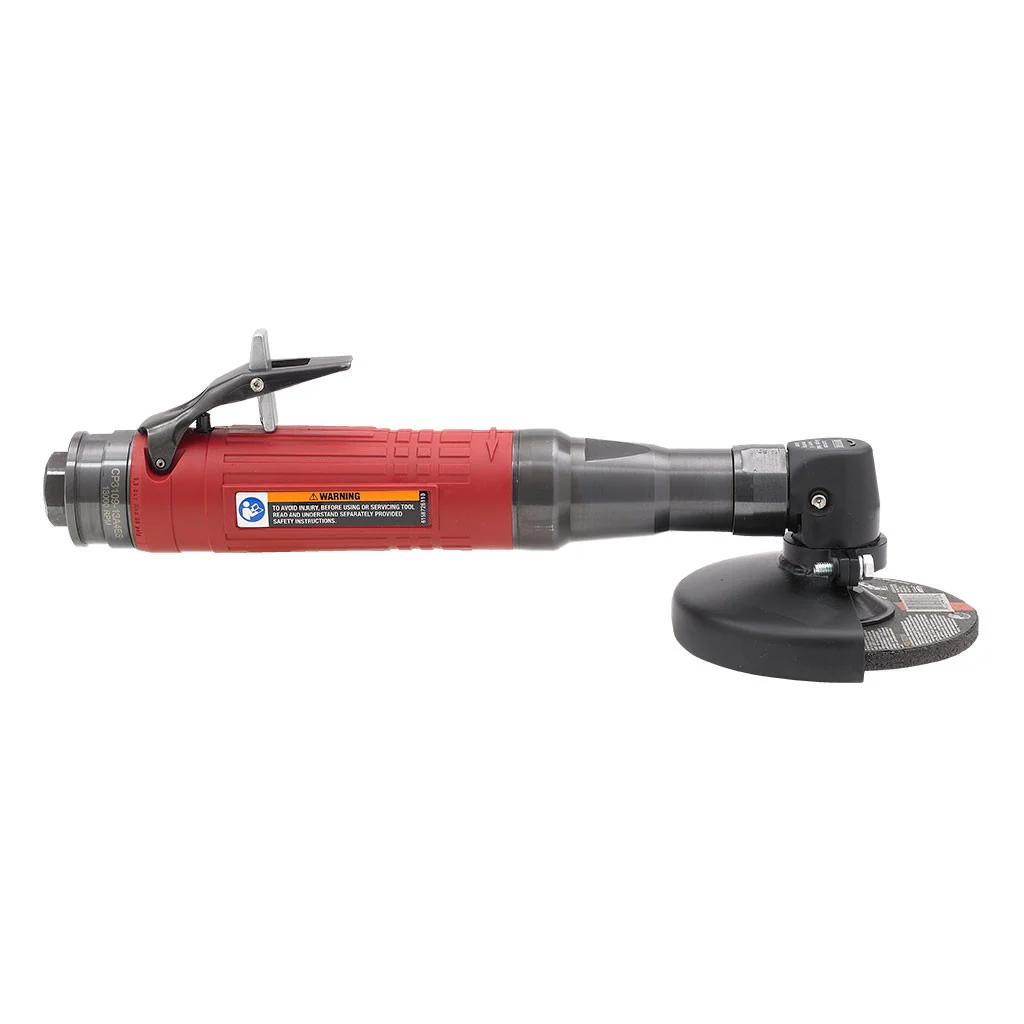

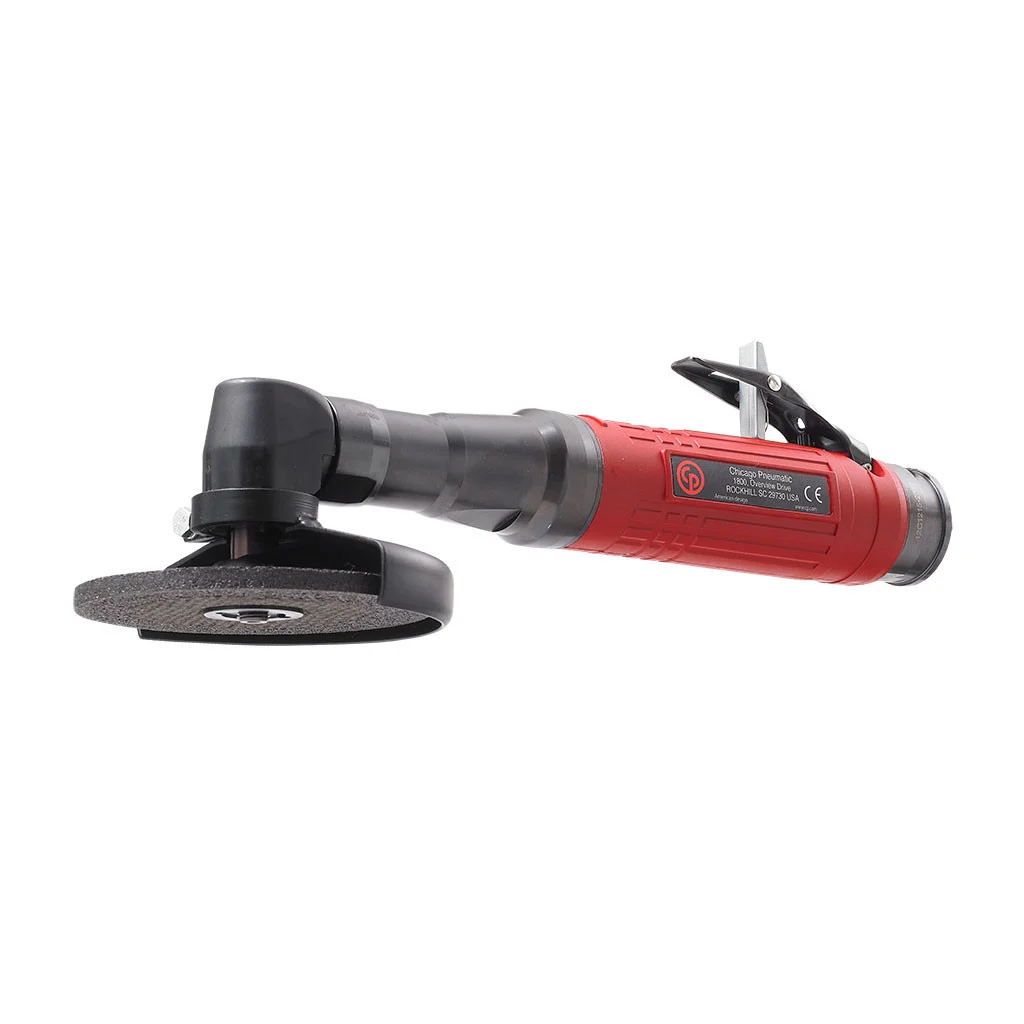

CP3109-13A4ES
CP3109-13A4ES
CP3109-13A4ES
Chicago Pneumatic6151607040

CP3109-13A4ES

  • 13000 rpmTurație în gol
  • 100 mmDiametrul roții
  • 600 WPutere
  • 32 cfmConsum de aer la sarcină

8.905 lei

7.359,50 lei fără TVA · prețul afișat include TVA 21%

Livrare în 1–5 zile lucrătoare

Ai nevoie de mai multe bucăți? Cere ofertă pentru firmă →

SKU: 6151607040 Categorii: ,
  • Livrare gratuită peste 1.000 lei
  • Factură cu TVA, livrare în toată țara
  • Consultanță tehnică la telefon

Documentație tehnică

Marcă
Chicago Pneumatic
Cod produs
6151607040
Greutate
1,5 kg
Tipul de material principal
Aluminiu, compozit peste manșon
Presiune maximă dinamică de lucru a aerului
6,3 bari
Consum de aer la sarcină
32 cfm
Filet admisie aer
BSP
Lungime
287 mm
Sistem de pornire
Maneta de siguranta
Presiune sonoră
84 dB(A)
Incertitudine Vibrație m/s2
2,4 m/s²
Diametrul roții
100 mm
Turație în gol
13000 rpm
Consum de aer
10 l/s
Putere acustică
95 dB(A)
Diametru minim furtun
10 mm
Putere
600 W

Datele tehnice sunt cele din documentația producătorului. Dacă ai nevoie de o valoare care nu apare aici, sună-ne și o verificăm.

Prima pagină: Vedere explodată și lista de piese CP3109-13A4ES

Vedere explodată și lista de piese

Desenul cu pozițiile și codurile pieselor de schimb.

PDF · 2 pagini · 347 KB

DescarcăDeschide
Prima pagină: Instrucțiuni de siguranță CP3109-13A4ES

Instrucțiuni de siguranță

Reguli de utilizare sigură, de la producător.

PDF · 116 pagini · 2,5 MB

DescarcăDeschide
Lista de piese din desen38 coduri
Poz.Cod piesăDenumireBuc.Comandă
A2050541273Set racord de aerAir inlet kit CP3109-.. & CP3119-..Vezi piesa
4658.164Garnitură O-ring 19.1X1.6O-Ring1Vezi piesa
B2050541283Set de acționareThrottle kit CP3109-.. , CP3119-..Vezi piesa
C2050541293Set maneteLever kit CP3109-.. , CP3119-..Vezi piesa
D2050541553Set placă spate motor 600WRear plate kitVezi piesa
176157580940Rulment cu bileBall bearing1Vezi piesa
18656.148GarniturăGasket1Vezi piesa
E2050541653Set placă frontalăFront plate kit CP3109-13AC & CP3109-13A4Vezi piesa
F2050541573Set placă frontală motor 600WFront plate kit CP3109-..ESVezi piesa
G2050541303Set motorMotor kit CP3109-13AC & CP3109-13A4Vezi piesa
21400.131CilindruCylinder1Vezi piesa
236154260980RotorRotor CP3109-13AC & CP3109-13A41Vezi piesa
H2050541343Set motorMotor kit CP3109-13A4ES & CP3109-13ACESVezi piesa
I2050541603Set cuplajCoupling kit CP3109-13A4ESVezi piesa
J2050541313Set roată dințată conicăBevel gear kitVezi piesa
K2050541323Set cap unghiularAngle head kit CP3109-13A4 & CP3109-13A4ESVezi piesa
E2050541313Set roată dințată conicăBevel gear kit1Vezi piesa
426155704290ApărătoareShield1Vezi piesa
43595.230Carcasă KLA312Housing angle1Vezi piesa
L2050541333Set cap unghiularAngle head kit CP3109-13ACVezi piesa
O2050541413Collet clamp kit1Cere preț
532050541433Spindle-collet CP3109-13AC1Cere preț
626155260590Serie 300 resilient collet 1/4"1Cere preț
M2050541633Set prelungitorExtension kit CP3109-13A4ESVezi piesa
N2050541643Set dopuriPlug kit CP3109-13AC, CP3109-13A4Vezi piesa
156153962340Set completMotor housing1Vezi piesa
33645.132Inel opritorSpacer CP3109-13A4ES1Vezi piesa
516156065150PiulițăFlange CP3109-13A4 CP3109-13A4ES1Vezi piesa
526155020640Flanșă KLA320Flange CP3109-13A4 CP3109-13A4ES1Vezi piesa
566155031440Flanșă spateRear Flange type 271Vezi piesa
1006158726840Etichetă de avertizareWarning guard label1Vezi piesa
1026158726900Etichetă de avertizareWarning wheel speed1Vezi piesa
576158751130Furtun de evacuareExhaust hose (L=60" - 1,5m)1Vezi piesa
58262353Hose clamp1Cere preț
596157040170Air hose nipple 3/8" for 5/8" ID hose1Cere preț
606158010030Cheie 11 mm deschidereFlat wrench 7/16"1Vezi piesa
636158010320Cheie fixă, 17 mmFlat wrench CP3109-13AC1Vezi piesa
686159901490Grease gun 0,8 oz. (24g)1Cere preț

Ai nevoie de o piesă din desen? Trimite-ne numărul poziției sau codul din listă și îți spunem prețul și termenul. Cere oferta pentru piesă sau sună la 0761 166 344.

Descriere

Durabilitate maximă în aplicații solicitante, intervale de întreținere de până la 2.000 de ore Pârghie de siguranță simplificată Motor controlat pentru siguranța operatorului Carcasă din oțel cu o supracarcasă compozită izolatoare pentru confort operatorului și ergonomie superioară Arbore standard sau extins
Polizor unghiular pneumatic de 4″(100 mm). Polizoarele unghiulare CP3109 de 4″ (100 mm) asigură o durabilitate ridicată, permițând un interval de întreținere de până la 2000 de ore datorită angrenajului său conic rezistent. Proiectat cu un motor controlat și un nivel de siguranță optimizat, oferă un nivel puternic de siguranță pentru operator. Motorul puternic oferă 0,8 CP (600 W) și o viteză liberă de 13.000 rpm 2 modele disponibile: arbore standard și extins.

  • Greutate: 1,5 kg
  • Tipul de material principal: Aluminiu, compozit peste manșon
  • Presiune maximă dinamică de lucru a aerului: 6,3 bari
  • Consumul de aer la sarcină: 32 cfm
  • Tip filet admisie aer: BSP
  • Țara de origine: HU
  • Lungime: 287 mm
  • Blocare ax: Nu
  • Sistem de pornire: Maneta de siguranta
  • Presiunea sonoră dB(A): 84 dB(A)
  • Vibrația m/s2: –
  • Incertitudine Vibrație m/s2: 2,4 m/s²
  • Diametrul roții: 100 mm
  • Autoechilibrator: Nu
  • Turație în gol: 13000 rpm
  • Filet ax de ieșire: 3/8-24 UNF
  • Numărul tarifului: 84671110
  • Turații (RPM): 12000 – 13000
  • Putere (W): 500 – 1000
  • Dimensiune disc (mm): 100
  • Termen: livrare în 1–5 zile lucrătoare, oriunde în țară, prin curier.
  • Transport: 24,90 lei prin curier, gratuit peste 1.000 lei.
  • Plată: ramburs la curier sau ordin de plată (transfer bancar), pentru firme și persoane fizice.
  • Retur: 14 zile pentru clienții persoane fizice, conform OUG 34/2014.
